특     징

• 진동 레벨의 3 축(X,Y,Z) 동시 표시 ＆ 동시 아날로그 출력
  디지탈＆바 그래프로 3  축 동 시 표시. 아날로그출 력도 AC 또는 DC 의 선택으로 상시 3 축 동시 출력.

• linearity 레인지 75 dB 의 실현
  75 dB 의 와이드 레인지로 입력 렌지오바를 신경쓰는 일 없이 측정 . 입 력 레인지 완전히 교체되고의 번거로움이 경감되어 다이나믹 레인지의 큰 진동의 측정 , 장시간의 자동 측정에 위력을 발휘. 그리고 , 진동 레벨이 25 dB 로부터 측정 할 수 있습니다 것 으로 , 건물의 미진동 측정에 적절.

• 대용량 메모리 탑재
  마뉴아르메모리 , 브록크메모리 , 인스탄트메모리 , 리 아르타임메모리의 4 종류의 독립 메모리를 탑재.

• 광대역의 진동 가속도 레벨(L_VF) 측정에도 대응
  주파수 범위 0.7 ~ 355 Hz 와 광대역을 커버하고 있다 (계량법과 JIS 규격에서는 측정 주파수 범위는 1 ~ 80 Hz 로 규정). 이것에 의해 , 1/3 옥타브 밴드 중심 주파수로 0.8 ~ 315 Hz 의 광대역의 옥타브 분석이 가능. (L_VF는 당사 독자적인 측정 항목으로 광대역의 진동 가속도 레벨. )

• 풍부한 옵션 기능

＜리얼타임·옥타브 분석 기능＞
IEC1260- 1995 class 1,JIS C 1513- 1983 2 형태 (1/1 ) ,3 형태 (1/3 ) 적합의 리어 르타임·옥타브 분석의 옵션. 1/1 옥타브 9 밴드와 1/3 오크타 브 27 밴드의 2  종류 있어 , 막대 그래프 또는 리스트 표시하는. 아날로그 출력은 상시 올 패스의 데이터가 됩니다. 진동 레벨계와 리얼타임 analyzer가 일체화해 , 현장에서의 분석이 한층 더 간단.

＜밴드 필터 분석 기능＞
IEC1260- 1995 class 1 ,JIS C 1513- 1983 2 형태 (1/1 ) ,3 형태 (1/3 ) 적합의 전환 식 밴드 필터의 옵션. 1/1옥타브와 1/3 옥타브의 2  종류가 . 이 옵션을 탑재하면(자) 아날로그 출력도 선택된 밴드 필터의 데이 타가 됩니다. 밴드 필터 통과 후의 진동 레벨치를 X ,Y ,Z 축 동시에 표시 하기 때문에 , 본기 1 대로 , 선택한 옥타브 밴드의 진동 레벨의 시간적 변화 를 측정.

＜다과회 레이트 출력＞
다과회 레이트 레벨을 0.1 dB 단위로 설정이 가능. X ,Y ,Z 축의 몇개의 값이 설치치를 넘는다고 비교 신호가 오픈 수집가로 출력. 출력 논리는 정부의 설정 가능. 반도체 제조장치와 같은 중요 설비의 기초의 진동 레벨 의 관리나 건설·토목공사 현장의 진동 레벨의 관리 등 진동 레벨 경보 장치로 한 사용.

＜외부 컨트롤＞
외부 컨트롤 옵션은 , 지정된 전압을 입력하는 것으로 외부로부터 진동레 벨계를 리모트 콘트롤 하는 것이 가능. 콤퍼레이터 출력(옵션) 과의 조합하고로 철도 통과 진동등의 과도적 진동의 자동 계측 시스템이 간단 에 구축.

사     양

적응 규격	JIS C 1510-1995 및 계량법
계량법 형식 승인 번호	제 W011 호
측정 방향	연직 진동 및 수평 진동
측정 주파수 범위	1 ~ 80 Hz (Lv , Lva) , 0.7 ~ 355 Hz (LvF)
측정 레벨 범위	25 ~ 120 dB (Lv) , 30 ~ 120 dB (Lva) , 35 ~ 120 dB(LvF)
측정 항목	진동 레벨 (Lv) , 진동 가속도 레벨 (Lva) , 주파수 범위를 펼친 진동 가속도 레벨 (LvF)*LvF 는 당사 독자 규정
연산 항목	순간치 , 최대치 (MAX) , 최소치 (MIN) , 피크치 (PEAK) ,1 초간의 구간내 최대치 (TACTMAX) , 파워 평균 (Leq) , 시간율 레벨 (Lx)
측정 시간	1 s,3 s,5 s,10 s,30 s,1 min,3 min,4 min 10 s,5 min, 8 min 20 s,10 min,15 min,20 min,30 min,1 h,4 h,8 h, 16 h,24 h,48 h,120 h,168 h
샘플링 간격	1024 μs (Lx 이외 ) ,0.1 s (Lx 로 아래와 같이 이외 ) , 5 s (Lx 로 측정 시간이 4 min 10 s,8 min 20 s)
주파수 보정	진동 감각 보정 특성； JIS C 1510-1995 또는 계량법에 따르는 연직 진동 특성 JIS C 1510-1995 에 의한 수평 진동 특성 평탄특 성； JIS C 1510-1995 에 의한 평탄 특성
표시부	128 × 64  좃트마트릿스 방식 LCD (백 라이트부)
표시	디지탈 ； 3 채널 동시 or 1 채널 확대 표시 , 표시 자리수 4 자리수 , 분해가능 0.1 dB, 표시 주기 1 초 바 그래프 ； 3 채널 동시 표시 , 표시폭 60 dB, 분해가능 0.5 dB, 표시 주기 0.1 초
동 특성	0.63 초
linearity 레인지	75 dB
전원	단일 건전지4개 또는 AC 어댑터 (옵션)
연속 사용시간	약 65 시간 (알칼리 건전지 사용)
외형 치수	210 (W) × 140 (D) × 80 (H) mm , 약 1550 g(건전지 포함한다 )

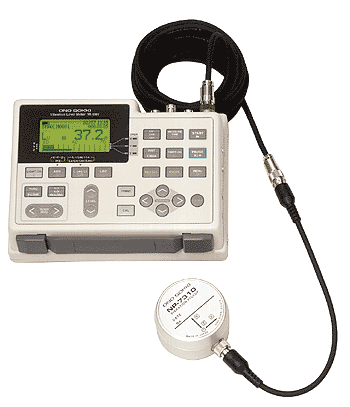

부속품	(NP-7310 진동 픽업 ,VR-0600 센서 케이블(5 m) , 캬 링 케이스 , 단 1건전지　X 4(을)를 포함한다 )

　

NP-7310 진동 픽업 개략 사양

구조	전단형 압전식 3 방향
횡도감	－30 dB 이하
최대 측정 가속도	35 m/s 2
내충격성	500 m/s 2
내 환경성	방수ⅩIP66 (JIS C 0920-1993)
외형 치수	φ75 × 38.5 mm , 약 500 g (케이블을 포함하지 않고 )

　

옵션 및 주변기기

품명	MODEL		사 양
밴드 필터 분석 기능	VR-0651		1/1 OCT
	VR-0652		1/3 OCT
리얼타임·옥타브 분석 기능	VR-0653		1/1 OCT 9밴드
	VR-0654		1/3 OCT 27밴드
다과회 레이트 출력	VR-0611
외부 컨트롤	VR-0612
연장 케이블	AG-6010		10 m
	AG-6030		30 m 코드 릴 첨부
	AG-6100		100 m 코드 릴 첨부
AC 어댑터	420J42002		타무라제작소제
프린터	DPU-414		케이블 부속
전술용 AC 어댑터	PW-4007J		DPU-414 용
2 다음 처리 소프트웨어	샘플 소프트웨어		(이쪽의 페이지로부터 다운로드할 수 있는 )
RS-232C 케이블	AX-5022		Dos/V 용
BNC 케이블	MX-101		1.5 m
